南方多級離心泵CDMF1-15 供水系統/工業液體輸送/工業增壓泵水泵

作者：管理員發布時間：2022年08月10日聯系方式：021-64890289 瀏覽次數：1492

型號：CDMF1-15

南方CDM/CDMF系列輕型立式多級離心泵

應用領域：

工業設施、供水系統、鍋爐給水和冷凝系統、冷卻和空調系統、水處理、消防系統

材質：

鑄鐵或304/316L材質不銹鋼

產品說明：

南方CDM/CDMF系列為參照歐洲標準新自主研發的新一代、高效率非自吸立式多級離心泵。產品采用全新的工業設計，能效指標達到MEI≥0.7，具有節能、低噪、環保及機構緊湊、外觀美觀、重量輕、使用維護方便、可靠性高等特點。

性能及優點：

高效節能、結構緊湊、整體便拆密封，維修方便、管道式安裝、安裝空間小

技術參數：

流量：0.5m3/h～240m3/h

揚程：4m～305m

功率：0.37kW～110kW

液體溫度：-15℃～+120℃

頻率：50Hz

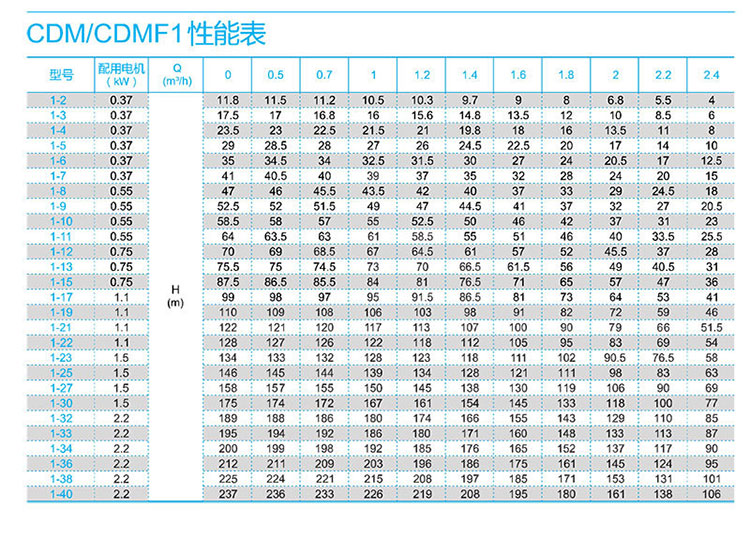

南方CDM/CDMF1系列型號參數如下：

流量：1 m3/h　　　效率：42.1%

轉速：2900 rpm　　葉輪外徑：47.5mm

機械密封：CDLA-12/WBF14

介質溫度：常溫型-15℃～+70℃

　　　　　熱水型-15℃～+120℃

CDMF：代表過流體為不銹鋼304或316L

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CDM1-2	10.5	0.07	2	0.37	23
CDM1-3	16	0.1	3	0.37	23
CDM1-4	21.5	0.14	4	0.37	24
CDM1-5	27	0.17	5	0.37	24
CDM1-6	32.5	0.21	6	0.37	25
CDM1-7	38.5	0.25	7	0.37	25
CDM1-8	43.5	0.28	8	0.55	27
CDM1-9	49	0.32	9	0.55	27
CDM1-10	54.5	0.35	10	0.55	28
CDM1-11	60	0.39	11	0.55	28
CDM1-12	66	0.43	12	0.75	31
CDM1-13	72	0.47	13	0.75	31
CDM1-14	78	0.5	14	0.75	28
CDM1-15	83	0.54	15	0.75	32
CDM1-16	89	0.58	16	1.1	31
CDM1-17	94	0.61	17	1.1	35
CDM1-18	100	0.65	18	1.1	32
CDM1-19	105	0.68	19	1.1	36
CDM1-20	111	0.72	20	1.1	33
CDM1-21	116	0.75	21	1.1	33
CDM1-22	122	0.79	22	1.1	37
CDM1-23	128	0.83	23	1.5	39
CDM1-24	134	0.87	24	1.5	39
CDM1-25	139	0.9	25	1.5	44
CDM1-26	145	0.94	26	1.5	40
CDM1-27	150	0.97	27	1.5	45
CDM1-28	156	1.01	28	1.5	41
CDM1-29	161	1.04	29	1.5	42
CDM1-30	167	1.08	30	1.5	46
CDM1-31	175	1.13	31	2.2	44
CDM1-32	180	1.17	32	2.2	49
CDM1-33	186	1.2	33	2.2	45
CDM1-34	192	1.24	34	2.2	50
CDM1-35	197	1.28	35	2.2	46
CDM1-36	203	1.31	36	2.2	51
CDM1-37	209	1.35	37	2.2	47
CDM1-38	215	1.39	38	2.2	51
CDM1-39	220	1.42	38	2.2	48
CDM1-40	226	1.46	40	2.2	52
